Montage allumage Thorspark sur BSA A7

Message  jantoine le Lun 18 Jan 2016 - 20:38

Salut PMA !
Si tu optes pour la solution Thorspark , penses qu'il te faudra installer un coupe contact , et prévois une fixation pour ta bobine (double sortie );
J'ai fait ce montage sur une A10 il y a quelques années , c'est très fiable ,avec une batterie de bonne qualité ! Il faut absolument éviter les marques bidon, le choix en 6 v se réduit à Yuasa /Bosch . Il te faudra obligatoirement  une lampe strobo (de préférence à déphasage) pour le réglage définitif ; Quand j'ai reçu celle que j'ai monté ,les couleurs de fils ne correspondaient pas avec le schéma fourni ,toujours l'humour anglais !
avatar
jantoine

Messages : 30
Date d'inscription : 14/01/2016
Localisation : Alpilles (13)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Lun 18 Jan 2016 - 23:30

Bonsoir,
Merci pour votre aide.
J'ai commandé la solution Thorspark en 6 v que vous plébiscitez. C'est rassurant de voir que vous êtes plusieurs à l'avoir montée. Mon expérience en allumage électronique se résume à un montage sur ma B25 d'un PAZON et sur une Bantam D1 d'un allumage vendu par KENNEDY. La solution Thorspark est plus couteuse qu'un condensateur mais j'aurai été incapable de le mettre en place.
Si j'ai des difficultés je pense que je pourrai faire appel à vous.
Affaire à suivre.
Pascal
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Mer 27 Jan 2016 - 22:56

Bonsoir,
J'ai bien reçu le kit Thorspark. Je mLa doc est en anglais (normal) mais il n'y a pas de photos ou de dessins sauf le montage électrique.
Je me suis penché sur la traduction. Le contacteur, la bobine à 2 sorties, le montage électrique ... Ok mais dois-je enlever le plateau d'allumage avec le rupteur ou seulement le rupteur ? le poussoir qui me sert pour éteindre la moto sur la magneto devra être enlevé pour laisser la place au passage des fils ? la bague alu fournie avec le kit se place pour que le couvercle de la magneto ne touche pas la partie électronique ?
Si vous avez quelques photos ... J'ai vu 2 vidéos sur Youtube dont une où la personne a démonté la magnéto. J'ai lu qu'il faut démonter le carter primaire pour le calage de l'allumage.
Merci de votre aide.
Pascal
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Mer 27 Jan 2016 - 23:17

Si tu nous montrais ce que tu as reçu ?
Et la doc reçue aussi.

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Mer 27 Jan 2016 - 23:22


_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Jeu 28 Jan 2016 - 1:07

Bonsoir,
Merci pour le lien. Je ne connaissais pas.
Voici le matériel reçu.
Demain j'envoie la doc

avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 6:30

Avance manuelle ou automatique ?

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 7:57

Si ton A7 n'est pas modifiée, elle n'a pas de clé de contact. Tu peux prendre l'alim de ton allumage sur la veilleuse arrière.
Rien à percer ni à installer. Juste une alim à brancher sur le rotacteur de lumière.
Il suffira de passer en veilleuse pour alimenter ton allumage, et tu ne risqueras pas d'oublier de couper le contact une fois ton moteur arrêté.

Attention: veilleuse arrière et pas l'avant, car par mesure d'économie de watts,la veilleuse avant s'éteint quand on passe en code/phare Very Happy

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Jeu 28 Jan 2016 - 11:16

Bonjour,
Voici les instructions de montage:
http://i68.servimg.com/u/f68/17/49/69/45/allua711.jpg
http://i68.servimg.com/u/f68/17/49/69/45/allua712.jpg
http://i68.servimg.com/u/f68/17/49/69/45/allua713.jpg
http://i68.servimg.com/u/f68/17/49/69/45/allua714.jpg

et le plan de montage électrique:

http://i68.servimg.com/u/f68/17/49/69/45/allua715.jpg

A ta question Jean Luc, c'est une magnéto à avance automatique.
Merci pour l'idée de la veilleuse (AR) pour avoir un contacteur prêt à l'emploi.

Peut-on mettre la bobine dans la boite à outils ? chaleur ?
Merci
Pascal
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 11:44

Avance auto, c'est plus simple car la commande d'avance manuelle implique un peu de bricolage.

La bobine dans la boîte à outils... Pas de ventilation.
Personnellement, je la mettrais ailleurs, comme sous la selle, ou sous le réservoir.
Sur le B33 , je l'ai mise sous le réservoir, mais elle est plus petite pour un monocylindre...

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 11:45

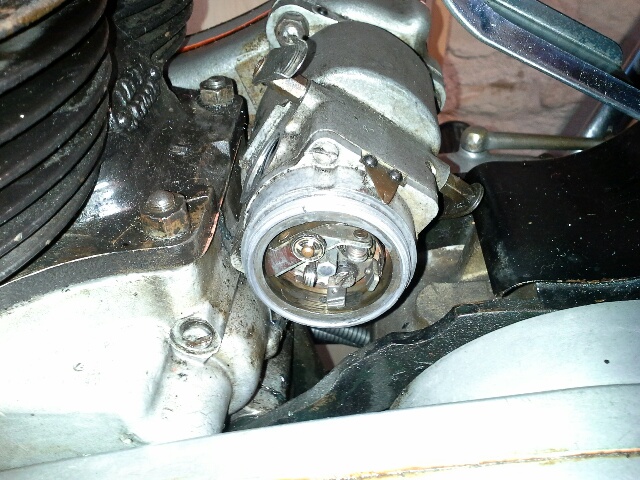

Regarde ta magnéto ouverte, et tu vas vite comprendre ce que tu dois démonter pour installer le nouveau plateau.

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  single malt le Jeu 28 Jan 2016 - 13:01

J'ai commandé la solution Thorspark en 6 v que vous plébiscitez

tu as pris polarité positive a la masse ou négative ? fais attention a çà! l'électronique n'aime pas les inversions de polarité.
avatar
single malt

Messages : 1535
Date d'inscription : 02/12/2007
Age : 62
Localisation : loch Lomond

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Jeu 28 Jan 2016 - 13:17

Le plus est à la masse.
Je recherche un emplacement pour la bobine.
" />" />

Maintenant il faut enlever la came car le diamètre du module ne passe pas ! j'ai essayé de chauffer mais rien. Un extracteur j'ai peu de place. Avec une dremel ?
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 13:27

Le petit trou qu'on devine sur la piste de la came ressemble à une prise pour un extracteur.
Il n'y aurait pas un autre trou en face de lui ?

Vu l'âge de l'objet, il est possible que la dremel soit utile...
Mais imaginer et fabriquer un dispositif extracteur me semble passionnant et très satisfaisant en cas de succès !


Dernière édition par jean-luc le Jeu 28 Jan 2016 - 13:34, édité 1 fois

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 13:30

As-tu lu ce sujet ?


http://www.a7a10.net/forum/index.php?PHPSESSID=mjcvclcephmdu9t12enbhkh7g5&topic=1657.15

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Jeu 28 Jan 2016 - 13:39

oui effectivement.
Mais j'ai pas l'extracteur ad'hoc.
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 13:49


_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jantoine le Jeu 28 Jan 2016 - 15:05

J'avais installé le bobine au dessus de la boite , devant la batterie ,sur un support maison , et protégée par une bavette en caoutchouc (chambre à air) ,placée a 2/3 cm devant ,afin de laisser passer l'air , mais pas les éventuels ruissellement d'eau de pluie . Dans le bac à outils , une prise ( protégée) , pour recharge rapide de la batterie , sans démonter la selle .
avatar
jantoine

Messages : 30
Date d'inscription : 14/01/2016
Localisation : Alpilles (13)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PATRICK LR le Jeu 28 Jan 2016 - 15:12

la came doit être collée pas la vieille graisse , un bon coup de dégrippant , et avec un crochet inséré dans le petit trou tu tire dessus , ça doit venir . La coupée à la dremel ne me semble pas utile en plus vu la difficulté pour en trouver une Rolling Eyes
avatar
PATRICK LR

Messages : 135
Date d'inscription : 07/02/2009
Age : 55
Localisation : la rochelle

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  jean-luc le Jeu 28 Jan 2016 - 15:27

PATRICK LR a écrit:la came doit être collée pas la vieille graisse , un bon coup de dégrippant , et avec un crochet inséré dans le petit trou tu tire dessus , ça doit venir . La coupée à la dremel ne me semble pas utile en plus vu la difficulté pour en trouver une Rolling Eyes

La came est montée serrée et donc sans graisse.
C'est sur la version " avance manuelle" que la came tourne et est éventuellement graissée.

Là, il va falloir extraire énergiquement en se servant des deux petits trous.

_________________
vos tantum postulo unus cylinder si is est amplus satis
avatar
jean-luc
Admin

Messages : 1879
Date d'inscription : 28/11/2007
Age : 61
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PATRICK LR le Jeu 28 Jan 2016 - 16:34

je n'ai pas dit qu'elle était montée à la graisse , mais vu l'age il ce peut que de l'huile ai suinté puis seché Cool
avatar
PATRICK LR

Messages : 135
Date d'inscription : 07/02/2009
Age : 55
Localisation : la rochelle

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Jeu 28 Jan 2016 - 19:52

Bon j'ai du me mettre à réfléchir pour extraire cette came. C'est épuisant.
A 14h30 enfin ...
" />
Puis j'ai mit la platine d'allumage avec un peu de graisse. Il y a 2 encoches sur le kit et une seule sur le réceptacle de la magnéto. J'ai mis la petite encoche dans son réceptacle.
Et j'ai replacé le tout sur la magnéto.
" />
Demain je regarde pour le placement de la bobine. Sans doute proche de la boite à outils là où il y a la pompe il y a les fixations du support de la batterie. Je vais faire un support comme l'indique Antoine
A plus
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  single malt le Ven 29 Jan 2016 - 18:51

oui tu peux la mettre sous le support batterie en fabriquant une patte.
avatar
single malt

Messages : 1535
Date d'inscription : 02/12/2007
Age : 62
Localisation : loch Lomond

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Sam 30 Jan 2016 - 19:39

J'ai bien avancé aujourd'hui. La bobine est en place et le circuit électrique est branché suivant le modèle avec le plus à la masse.
Mais .... ça marche pas. J'ai calé à 9,5 mm avant le PMH sur le cylindre droit, j'ai mis le support aimanté face au trait en décalant légèrement car avance automatique j'ai mis le contact avec les bougies et des capuchons Lodge et j'ai kické à vide pour voir les étincelles.
Oui il y a eu des étincelles et le fusible a sauté. J'ai remis un fusible et maintenant quand je mets le contact il y a des étincelles sans kicker !!!!. J'ai tout arrêté pour le moment.
Le seul truc bizarre, c'est que j'ai pris mon ohmmètres avant installation comme le montre la photo du Forum A7-A10 et j'ai la moitié du résultat sur la photo (0,25) et j'ai 0 entre les deux fils de bougies ! maisq c'est en 12v sur le forum et moi en 6v.
Merci
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  PMA le Sam 30 Jan 2016 - 19:54

Autre question : Le plus étant à la masse donc au cadre et que la bobine est fixée sur le cadre. C'est compatible ?
avatar
PMA

Messages : 67
Date d'inscription : 22/01/2012
Age : 58
Localisation : Les Rosiers/Loire (49)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage allumage Thorspark sur BSA A7

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
