circuit huile B33 de 47

Aller en bas

circuit huile B33 de 47 Empty circuit huile B33 de 47

Message  HATOT Thierry le Jeu 26 Avr 2012 - 22:54

Y a t'il quelqu'un qui aurait un schema de circuit d'huile pour les moteurs XB33 500 CC de 47. je voudrais en fait savoir à quoi est raccordé le raccord d'huile situé sur le carter vers le pignon de chaine primaire. merci pour toutes vos reponses. Thierry

HATOT Thierry

Messages : 34
Date d'inscription : 09/01/2011
Localisation : louhans

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  pollux le Ven 27 Avr 2012 - 1:50

bonjour,
Tu as tout ça dans les pages techniques, sinon pour ta question c'est un peu vague mais si j'ai compris c'est le banjo de retour d'huile qui relie la culasse et le bas moteur coté 1ere.

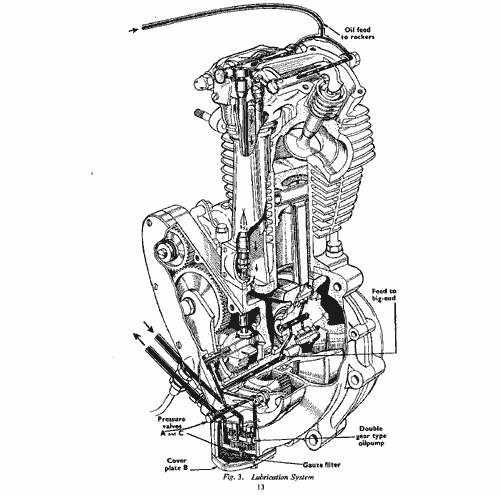

circuit huile B33 de 47 Mono10
ça c'est pour le shéma coté distri, pour ton raccord c'est l'autre coté, décrit ci dessus Rolling Eyes
pollux
pollux
pollux

Messages : 633
Date d'inscription : 24/03/2008
Age : 51
Localisation : OISE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  HATOT Thierry le Ven 27 Avr 2012 - 15:49

Le raccord décrit n'est pas celui que tu penses, j'ai bien le retour d'huile de culasse qui lui est au milieu du carter, le raccord en question est à coté de la sortie de vilo. thierry

HATOT Thierry

Messages : 34
Date d'inscription : 09/01/2011
Localisation : louhans

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  pollux le Ven 27 Avr 2012 - 16:23

mets une photo ce sera + simple Very Happy
pollux
pollux

Messages : 633
Date d'inscription : 24/03/2008
Age : 51
Localisation : OISE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  jeanjean76 le Ven 27 Avr 2012 - 18:57

salut

c est cartere / culasse .je regarde si j ai une photo .

j ai

circuit huile B33 de 47 Img1652medium

jeanjean76

Messages : 61
Date d'inscription : 14/11/2011
Localisation : rouen

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty b33

Message  madex 53 le Ven 27 Avr 2012 - 19:36

salut ce tuyau metallique carter culasse est le descente d huile apres graissage de haut moteur donc bien a sa place Smile
madex 53
madex 53

Messages : 1086
Date d'inscription : 28/09/2010
Age : 67
Localisation : 53 la mayenne son calme et sa verdure.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  HATOT Thierry le Dim 29 Avr 2012 - 23:41

Bonsoir voici une photo de carter :
raccord vers fleche N°1 : retour huile du haut moteur vers cater: OK pas de soucis
raccord vers fleche N°2 : ????????



[img]circuit huile B33 de 47 Kgrhqz12[/img]

HATOT Thierry

Messages : 34
Date d'inscription : 09/01/2011
Localisation : louhans

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  single malt le Lun 30 Avr 2012 - 1:18

sur les vieux carters YB XB c'était le reniflard qui était à cet emplacement, comme sur les carters M20 M21 voir photo

circuit huile B33 de 47 Mini_67725912cgroup

après ,il a été transféré sous le couvercle coté distribution
single malt
single malt

Messages : 2250
Date d'inscription : 02/12/2007
Localisation : loch Lomond

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

circuit huile B33 de 47 Empty Re: circuit huile B33 de 47

Message  HATOT Thierry le Lun 30 Avr 2012 - 21:55

Merci pour la reponse, je vais pouvoir mettre un tuyau vers le bas. Thierry

HATOT Thierry

Messages : 34
Date d'inscription : 09/01/2011
Localisation : louhans

Voir le profil de l'utilisateur
